AUSLEGERLEUCHTE REVARA L1400

10.09704.1V037 LEVO3 39-97W SKI (3000K)/O6R CIE3 2FACH

Leuchtenkörper mit stilprägenden Designrippen aus Aluminiumguss. Leuchtenglas aus Einscheibensicherheitsglas (ESG). Neigung der Leuchte von 0° - 30° in 5° Schritten einstellbar. Kabelschutzschlauch aus wetterfestem Kunststoffgeflecht. Ausleger aus Stahl, verzinkt, lackiert in Gehäusefarbe. Lichtfarbe wahlweise in: 1800 K / 2700 K / 3000 K / 4000 K. Schutzklasse I oder II.

REVARA L1400:
Öffnen und Austausch des Glases werkzeuglos. Austausch von LED-Platinen und Treiber ganz ohne Werkzeug – und getrennt voneinander möglich. Zopf Ø 76,1 mm. Ausladung: 1420 mm.

REVARA L600:
Öffnen und Austausch des Glases werkzeuglos. Austausch von LED-Platinen und Treiber ganz ohne Werkzeug – und getrennt voneinander möglich. Ausladung: 645 mm.

REVARA L600 BASIC:
Öffnen und Austausch des Glases / Elektroblocks mit geringem Werkzeugeinsatz möglich. Farbe: DB703. Ausladung: 645 mm. Verfügbar mit ausgewählten Optiken und Wattagen.

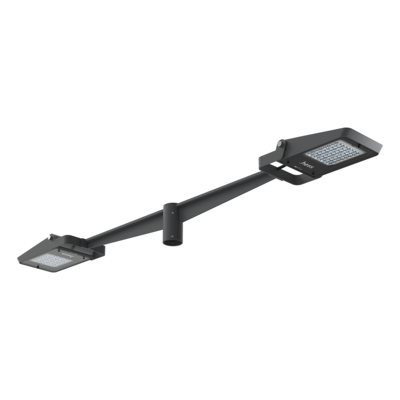

Auslegerleuchte REVARA L1400 ZWEIFACH
2 Leuchten REVARA L1400
Leuchtengehäuse aus Aluminium Druckguss
Abdeckung aus Einscheiben-Sicherheitsglas (ESG), klar, bedruckt
Die Einstellung des Anstellwinkels von 0°-30° ist in
5° Schritten möglich.
Die komplette Wartung der Leuchte ist werkzeuglos.
Lichtverteilung: O6R asymmetrisch rechtsstrahlend
(Charakteristik: zur Beleuchtung von Fußgängerüberwegen)
Flux-Code CIE Nr. 3 >95 %
Mit LED-Bestückung LEVO3 ca. 39-97W (3000K)
Mit elektronischem Vorschaltgerät (220-240V/50-60Hz)
Bestromung 200-500mA
- mit CLM (Bestromung, Leistung entspricht jeweils
Ausgangs mA und W -10%)
- ohne CLM (200mA, Leistung 39W)
- ohne CLM (250mA, Leistung 48W)
- ohne CLM (300mA, Leistung 58W)
- ohne CLM (350mA, Leistung 67W)
- ohne CLM (400mA, Leistung 77W)
- ohne CLM (450mA, Leistung 87W)
- ohne CLM (500mA, Leistung 97W)
(Bitte mA und W im Auftrag angeben)
Ausführung wahlweise wie folgt:
Ohne Dimmung und ohne CLM (Lichtstromnachführung)
ODER mit Dimmung via DALI, StepDim oder AstroDim
(unter 300mA Dimmung nur auf minimal 50%,
ab 300mA Dimmung auf minimal 30% möglich)
UND/ODER mit CLM (im Auftragsfall anzugeben)
Schutzart IP65, Schutzklasse I
1 Ausleger REVARA L1400 zweifach
Aus Stahl, verzinkt
Zopf ø 76,1 mm
Ausladung Mitte Zopfaufnahme bis Außenkante Leuchte 1430 mm
vorverkabelt (8000 mm)
Farbe: DB 703 oder alle RAL- (classic- uni Farbtöne),
Hess-DB- und Hess-Glimmer-Farben.
RAL Perl-Glimmer-Metallic-Töne auf Anfrage.

Technische Daten

Schutzart: IP65
Schutzklasse: I
ULOR: 0%
IK-Wert: IK08
Zopf ø in [mm]: 76,1
Breite [mm]: 370
Bemessungsleistung: 39 - 97 W
LED Lebensdauer: L90 B10 / 100.000h - TA <=25° C
L80 B10 / 50.000h - TA >25 - <=50°C
Höhe [mm]: 279
Windangriffsfläche: 0,14 m²

Maßgrafik

Downloads

Allgemeine Daten

Montageanleitung

Planungsdaten

Massgrafik


Zubehör

	Befestigung	LPH [mm]	Zopf ø in [mm]
10.20001.6000V004 MASTE ZOPF 76,1 MM/FQ 400 MM T:25	Flanschplatte Quadratisch	6000	76,1
10.20001.6000V002 MASTE ZOPF 76,1 MM/ER 1000 MM	Erdstück	6000	76,1
10.20001.4500V003 MASTE ZOPF 76,1 MM/FQ 300 MM T:20	Flanschplatte Quadratisch	4500	76,1
10.20001.4500V001 MASTE ZOPF 76,1 MM/ER 800 MM	Erdstück	4500	76,1
10.20001.8000V002 MASTE ZOPF 76,1 MM/FQ 400 MM T:25	Flanschplatte Quadratisch	8000	76,1
10.20001.8000V001 MASTE ZOPF 76,1 MM/ER 1200 MM	Erdstück	8000	76,1

Das PDF-Datenblatt enthält das ausgewählte Zubehör.
