GRUNDELEMENT 230 CRVE 02/04 - AB 2100 MM

16.20103.1V009 FQ 400/40 MM-GH 6100-9000 MM OHNE E-BESTÜCK.

GRUNDELEMENT 230 CRVE 02/04 - AB 2100 MM

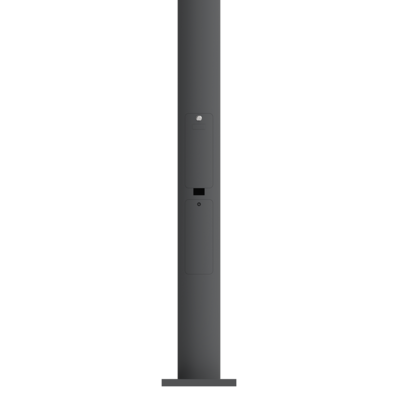

Grundelement 230 CRVE 02/04 - OHNE BESTÜCKUNG
-> Betrieb bei GESCHLOSSENER Versorgungstüre
Für eine Säulen-Gesamthöhe ab 6100 bis 9000 mm
Aus Aluminiumrohr ø 230 mm
Elementhöhe: kundenspezifisch (mind. 2100 mm)
Befestigung über angeschweißte Flanschplatte Q400/40 mm
Revisionstür unten mit C-Schiene für Kabelübergangskasten
Revisionstür oben für bauseitige Versorgungseinheit
Tür mit Kabelauslass und Zylinderschloss
Farbe: DB 703 oder alle RAL- (classic- uni Farbtöne),
Hess-DB- und Hess-Glimmer-Farben.
RAL Perl-Glimmer-Metallic-Töne auf Anfrage.
Mit Dickschichtlackierung gem. EN40 bis ca. 250 mm über Erde
Hinweis: Ein Einbau der Flanschplatte unter Erde muss als
Sonderversion angefragt werden.
Maßangaben: Tiefe unter Erde, Kabeleinführung(en) ja/nein

Technische Daten

Ausführung
CRVE - Elektro-Versorgung

Downloads

Allgemeine Daten

Montageanleitung
Zusatzinformationen

Zubehör

16.80106.0V003
ELEKTROMONTAGEPLATTE
GS 02 - BESTÜCKUNG 1XCEE 240V/16A/3P
16.80106.0V002
ELEKTROMONTAGEPLATTE
GS 01 - BESTÜCKUNG 2XCEE 240V/16A/3P
16.80106.0V004
ELEKTROMONTAGEPLATTE
GS 03 - BESTÜCKUNG 2XSCHUKO 250V/16A
16.80106.0V001
ELEKTROMONTAGEPLATTE
GS 0 - OHNE BESTÜCKUNG
Befestigung
16.21000.0V004
ERDSTÜCK 230 CR/CRV/CRP 02
ER 800 MM/FQ/2400-6000 MM 		Flanschplatte Quadratisch
16.21000.0V007
ERDSTÜCK 230 CR/CRV/CRP 02
ER 1200 MM/FQ/6100-9000 MM 		Flanschplatte Quadratisch

Das PDF-Datenblatt enthält das ausgewählte Zubehör.
